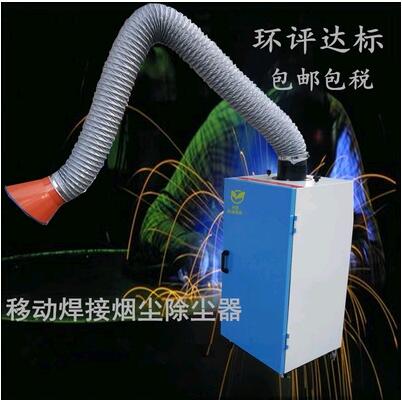

一、產品簡介
煙塵通過焊煙凈化器產生的負壓由吸氣罩吸入煙塵，經柔性吸氣臂進入腔體，流速變慢使大顆粒直徑的粉塵掉落下來，含微細粉塵的氣流進入凈化室內，粉塵的過濾分離在凈化室內通過濾筒的分離作用完成。
規格型號：YW-HY-1800DW
功率：1.1kw
風量：1800-2500m3/h
過濾面積：10-15㎡
尺寸：650*550*1050mm
二、使用安全守則
1所有使用人員在使用本機前，必須先接受操作培訓。
2在檢修前，切記先將電源插頭拔出或切斷電源。
3為避免意外，停機時必須將電源插頭拔出或切斷電源。
4所有檢修工作需有合格電工或技術人員進行。
5在任何情況下，都應將機器存放在干爽室內，避免雨淋，清潔本機時應使用干布。
6連接電源插頭時必須接地。
7拔出或插入電源插頭前需先將本機開關關閉。
8切勿在接近易燃物料、汽油及氣體環境下使用本機，以免引起火警或爆炸。
三、工作原理
煙塵通過焊煙凈化器產生的負壓由吸氣罩吸入煙塵，經柔性吸氣臂進入腔體，流速變慢使大顆粒直徑的粉塵掉落下來，含微細粉塵的氣流進入凈化室內，粉塵的過濾分離在凈化室內通過濾筒的分離作用完成，煙塵則被濾芯阻攔在其表面上，凈化后的空氣經風機排出，當被阻攔的煙塵在濾芯表面不斷沉積需手動將濾筒取出手工清理。
四、產品機構與技術數據結構特點

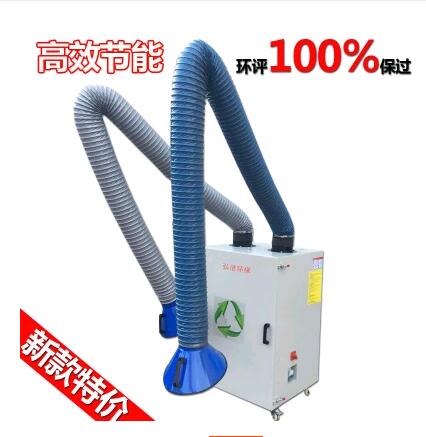

焊煙凈化器由離心風機、濾筒過濾室、集塵抽屜、電控裝置及帶吸塵罩柔性吸氣臂組成。
1焊煙凈化器采用濾筒過濾器，過濾面積大，單位面積過濾流速低，因而具有很高的功率效率。
2焊煙凈化器采用優化設計，采用進風均流導流技術，解決了一般布袋除塵器難避免的各室氣流不均的現象。
3焊煙凈化器氣流組織設計合理，阻力損失小，技巧外形小巧，移動靈活，操作簡單，維護方便。
4濾筒采用進口高能過濾材料，過濾效率達99.9%，濾筒的使用壽命比普通濾料在正常使用條件要長很多。
5在高能濾筒前采用勻風導流板，使濾筒的壽命大大的延長。
6焊煙凈化器配置的吸氣臂可做360度旋轉，并能上下，左右移動。
7焊煙凈化器底部安有四個輪子，移動輕便，適用工作點經常變化凈化粉塵的領域。
六、適用范圍
本型號焊煙凈化器適用于人工手工焊接和自動焊接產生的焊接煙塵，通過吸氣臂吸入本體進行凈化，是專業為工業應用而設計的。
七、機器的正確使用及操作
1在接通電源前，要核對電壓，供電頻率與設備標牌規定是否相符；
2安裝接地線；
3檢查檢修門完全接觸密封；
4檢查高能濾筒是否接觸嚴密；
5檢查電源開關電流是否與電機使用電流一致；
6電機的轉動方向必須使吸氣罩有進風感；
7操作區選定后將凈化器剎車腳輪制動部分扣緊，以免設備滑動；
8拉動吸氣面罩，確定吸氣距離角度后，使吸氣臂確定某一固定位置
9確定整體凈化器具備運轉后，啟動電源開關，開始抽吸焊接煙塵；
10凈化器處于工作狀態時，不要開啟箱門；
11再次啟動凈化設備前，要認定凈化風機已經完全停止下來；
12在長期使用過程中必須定期清理灰塵，機械式可直接拆下濾筒用空壓機由里往外噴吹，將表面的灰塵徹底吹凈后安裝繼續使用。
八、維修說明
1準備維修工具并戴好必須的勞動工具；
2在開始任何維修操作之前，要在凈化器上擺放“正在維修”“機器正在維修”告示牌；
3人工清理集塵抽屜，將門卡口拉開抽出抽屜門；
4檢修后再次開啟機器前，要按照開機程序再次檢查全部系統是否將具備開機狀態；
5違背以上這些注意事項，有可能造成人身傷害。
九、常見故障排除
出現的故障 可能的工作原因 排除故障措施
凈化器不工作，斷電，檢查電源插座；檢查電源開關、急停按鈕、電源線；咨詢廠家技術部門。
吸氣罩吸力不足 濾筒阻塞；吸氣面罩風板未打開；吸氣臂軟管支座與軟管連接不牢；吸氣面罩距離煙點遠 及時清理濾膜粉塵，若無效果，建議更換濾筒；調整風板角度；用管卡固緊吸氣軟管調整吸氣臂
風機噪音過大 風機葉片斷裂 向生產廠技術部門咨詢
吸氣臂不固定 吸氣臂各連接螺絲松動 取下軟管，擰緊各點螺絲，使臂自由移動并固定。
