一、霜刃紫外線消毒介紹
紫外線殺菌波段主要介于200－300之間，其中以253.7nm波長的殺菌能力較強。當水或空氣中的各種細菌病毒經過紫外線（253.7nm波長）照射區域時，紫外線穿透微生物的細胞膜和細胞核，破壞核酸（DNA或RNA）的分子鍵，使其失去復制能力或失去活性而死亡，從而在不使用任何化學藥物的情況下殺滅水或空氣中所有的細菌病毒。 紫外線消毒殺菌技術是國際上90年代末興起的較新一代消毒技術。杭州霜刃紫外線消毒和其它消毒形式比紫外線消毒有如下優勢
1、高能率殺菌:
紫外線對細菌、病毒的殺菌使用一般在一至二秒即可達到99%－99.9%的殺菌率。高
2、高能殺菌廣譜性:
紫外線殺菌的廣譜性是較高的。它對幾乎所有的細菌、病毒都能高能率殺滅。
3、無二次污染:
紫外線殺菌不加入任何化學藥劑，因此它不會對水體和周圍環境產生二次污染。不改變水中任何成分。
4、運行安全、可靠:
傳統的消毒技術如采用氯化物或臭氧，其消毒劑本身就是
屬于劇毒、易燃的物質。物質而紫外線消毒系統不存在這樣的安全隱患。
5、本機運行維護費用低：
紫外線殺菌設備占地小，構筑物要求簡單，因此總投資較少。在運行方面成本也較低，在千噸水處理量水平，它的成本只是氯消毒的1/2。
二、霜刃SZ系列紫外線消毒器消毒原理
霜刃紫外線消毒器集光學、微生物學、機械、化學、電子、流體力學等綜合科學為一體。采用特殊設計的高能率、高強度和長壽命的紫外C光發生裝置產生的強紫外C光照射流水。當水中的細菌、病毒等受到一定劑量的紫外C光（波長253.7nm）照射后。其細胞DNA及結構被破壞，細胞再生無法進行，從而達到水的消毒和凈化。而波長185nm的譜線還可以分解水中的有機物分子，產生氫基自由基并將水中有機物分子氧化為二氧化碳，達到去除TOC的目的.
三、霜刃SZ系列紫外線消毒器介紹

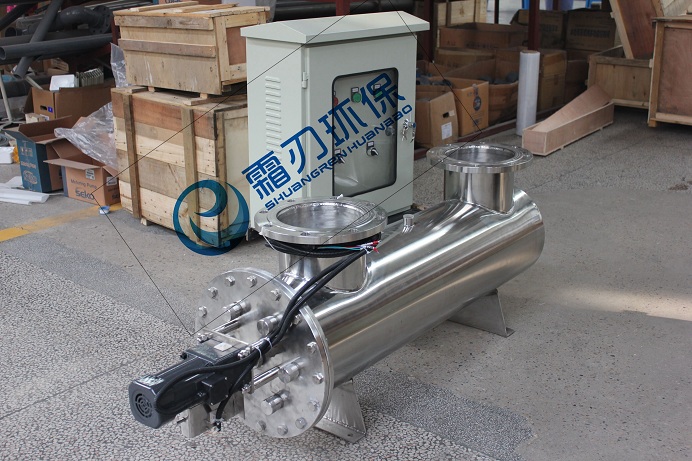

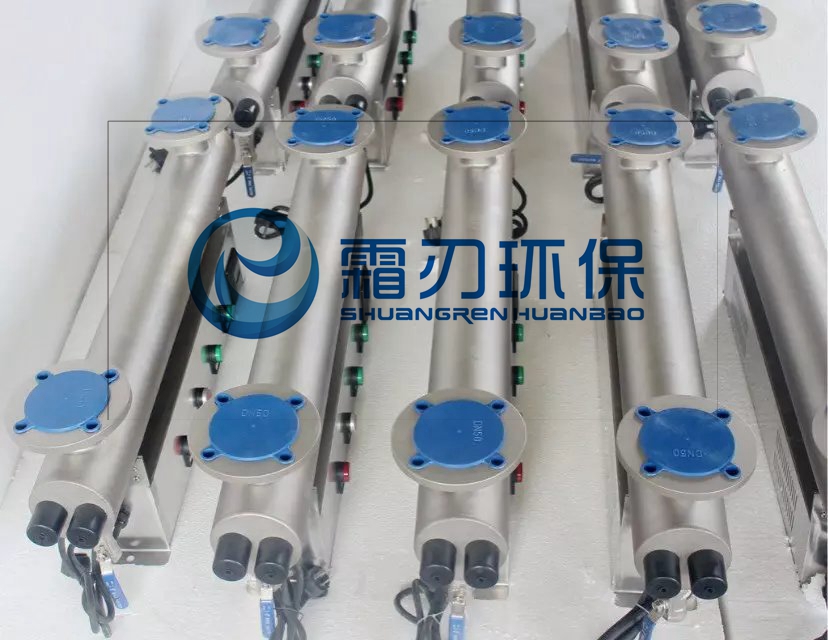

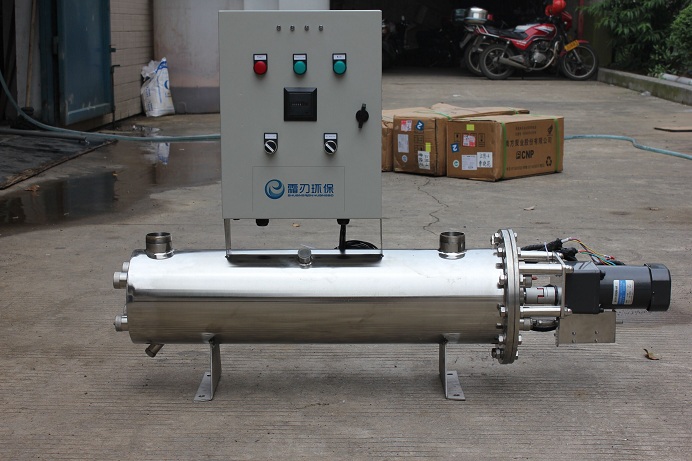

我公司生產的SZ系列紫外線消毒器裝置，采用世界靠前的高強度無臭紫外線殺菌燈，簡體內壁經過特殊處理的食品級304不銹鋼，使經過預處理的水流過筒體時受到波長253.7nm紫外線足夠量的照射，具有良好的殺菌效果，由于他不改變水的物理、化學性質，所以在電子、醫藥、食品、化工、飲料、化妝品行業制取純水、高純水中是必不可少的較理想的設備。
本裝置為臥式，殺菌速度快、效率高、效果好，按水處理要求照射10秒鐘后，就可殺死水中病毒、細菌，殺菌率99.99%。
水經照射后，不會改變其物理、化學性質，也不會引起污染。操作簡單，使用方便，有不同流量的定型產品供用戶選用，只需要定期更換紫外線殺菌燈和清洗石英套管即可。
本設備體積小、重量輕、耗電少、壽命長、成本低，與其它殺菌方法相比具有顯著的優越性，因此被廣泛使用；
本設備由紫外燈、石英管、鎮流器、封件、罐體、進水出水口等部分組成。
四、霜刃SZ系列紫外線消毒器設備特點
1、選用高能率的UV-C(LL或LH)紫外燈
霜刃紫外線殺菌器采用世界靠前的美國light-sources低壓高強紫外線燈管，燈管使用壽命保證在12000小時以上。
2、選用高透光率、高純度的石英套管，保證紫外線透過在90%以上。
3、選用世界先進的恒定、高強度紫外線專用鎮流器，能保證整個系統在復雜的情況下正常運行。
4、選用優質不銹鋼作反應器（304材質）、反應器內壁進行特殊拋光處理，以提高殺菌效果。
5、設備參照美國NSF TITLE 55號標準設計，其有效劑量為99.9％以上。
五、霜刃SZ系列紫外線消毒器進水要求
水質硬度＜450mg/l 總含鐵量＜0.3ppm （0.3mg/l）
硫化物＜0.02ppm（0.02mg/l） 總懸浮體＜10ppm（10mg/l）
錳含量＜0.1ppm（0.1mg/l） 渾濁度＜5NTU
色度無異色＜15度 PH值6.5－8.5
水溫：5℃-60℃
注：以上為地面式安裝方式（一般為較大型紫外線消毒器）；非地面型安裝方式安裝時一般應設支架以確保消毒器穩固（一般為較小型紫外線消毒器）。
七、霜刃SZ系列紫外線消毒器工作技術參數
以上規格參數僅作參考，較大單臺設備處理水量8000T/H,6000T/H（自動清潔紫外線消毒器）在此未一一列出，詳情可來電咨詢17706723992
額定電壓：交流220V±2%
頻率：50HZ
八、設備安裝及操作程序
1、安裝及操作程序：
本裝置水平安裝在室內，將支架固定指定的基礎或工作臺上，（接通進水口，出水口）殺菌裝置在室內的位置，除考慮上下水方便，符合工藝流程要求外，還要注意留有安裝位置能抽出紫外線燈管和空間，電控箱安裝在裝置附近，環境相對濕度不大于80℃，無腐蝕性氣體、無導電塵埃、無強烈震動和沖擊。
2、安裝：
本產品為管道式，兩個水口可根據管線走向任選一個作為進水口，一個作為出水口，可根據用戶需要放置臥式和立式，為便于更換燈管和石英管一側要留有1.2m的空間。產品安裝后先通水試驗，不得漏水，然后打開電源，當確認燈管亮3-5分鐘后，先打出水閥門、后打開進水閥門，這時本機器開始運行。
3、維護：
1、石英管的拆卸：
先關閉電源，打開消毒器兩側護蓋，取出燈管，卸下兩端壓蓋，取出水封座內的“O”型膠圈，再慢慢抽出石英管。
2、石英管的組裝：
操作人員不要直接用手接觸石英管表面，以免弄臟而影響透明度，將石英管對正兩端水封孔位，插入石英管，兩端余量
要相等，套入“O”型膠圈，慢慢均勻擰緊壓蓋，力度不能過大，以免造成石英管破裂，而后作通水試驗，如有漏水可再輕輕擰緊壓蓋，至不漏水為止，較后裝上燈管就可運行了。
九、注意事項
1、通水運行前先檢查兩端不得漏水，石英管內壁也不得有水珠。
2、燈角插座應按號或按顏色插入。
3、接地保護。
4、避免紫外線直接照射人體。
5、消毒器不要裝置在過于潮濕和沖擊震動大的地方，濕度大容易引起電器元件損壞，沖擊震動過大引起燈管和石英管的損壞。
6、石英管定期擦洗，擦洗時使用酒精作擦洗液。
十、常見故障及排除方法
十一 消毒能力
飲用水紫外線消毒器的消毒能力是指在額定進水量情況下對水中微生物的殺滅功能。其物理表達式表示在該狀態下的輻照劑量：
W=IXV/Q×3.6 (1)
式中 W——輻照劑量，μW/(cm2·s)；
I——輻射強度，μW/cm2；
V——消毒器的有效水容積，L；
Q——消毒器的額定進水量，m3/h。
確定消毒器消毒能力的核心問題是如何決定輻照劑量。從表1可以看出，殺滅不同微生物需要不同的輻照劑量，而存在于水中的微生物是各種各樣的。選定的輻照劑量過高會浪費不必要的能量，過低又達不到消毒的目的。水的消毒應該側重于殺滅通過水污染疾病的腸道細菌，一般認為飲用水紫外線消毒器所能提供的輻照劑量較小不小于9 000μW/(cm2·s)，產品出廠時應大于12 000μW/(cm2·s)。
在飲用水紫外線消毒器中，各點的紫外線輻射強度是不同的。燈管發出的紫外線穿過石英套管造成一定的衰減，在穿過水層的強度隨水層深度增加而減少，即存在下述關系：
I=I0e-kd (2)
式中 I——不同水深的輻射強度，μW/(cm2·s)；
I0——超始輻射強度，μW/(cm2·s)；
k——水層深度，cm；
d——水的吸取系數，cm-1。
上式中，水的吸取系數依次與濁度、色度、含鐵量有關。
飲用水紫外線消毒器中有多只燈管的情況下，筒體斷面內的紫外線輻射強度的分布計算比較復雜，保證各點強度大體一致是結構設計中的首要問題。
在消毒器的有效使用過程中，輻照劑量隨時間的增加而減少，這主要是因?yàn)闊艄艿妮椛鋸?qiáng)度的變化，消毒器筒體內表面和石英套管表面結垢造成紫外線的反射率和透紫降低也是一個重要的原因。燈管的有效使用時間是指其輻射強度從出廠的標準值下降30%的累積時間，國產燈管的有效壽命應不低于1 000h，一般在3 000h以上，進口品質良好的燈管可達8 000h。
表3列出了合格與失效燈管的紫外線輻射強度。
表1 合格燈管與失效燈管的輻射強度/μW/cm2
消毒器在接近生產廠家規定的有效使用期前，應加強出水水質的監測，及時更換失效的燈管。在實際運行中，在必要情況下，使用按上述標準值失效的燈管，適當?shù)販p少消毒器的進水量，保證必需的輻照劑量，仍然可以獲得滿意的水質，一般30W的燈管輻射強度不宜小于50μW/cm2。
十二、微生物受紫外線照射后的光復活
在飲用水紫外線消毒器中，各種不同的微生物均由于紫外線的照射受到損傷以致死亡。但任何生物均對損傷有一定的修復能力，微生物也不例外。微生物的紫外線損傷能被可見光所逆轉稱為光復活，有效的波長范圍包括330nm～480nm的可見光和近紫外光。修復情況因微生物的種類和受紫外線的打擊的程度而異。一些缺乏光復活酶的微生物無光復活能力。紫外線的注量增加，光復活率降低，當照射劑量達到60 000μW/cm2時，大腸桿菌的光復活消失。光復活的機制是：在光復活酶的作用下，連接在一起的可以逆轉的光產物胸腺嘧二聚體解聚而形成單體，使DNA恢復正常功能和結構以及在DNA復制時將損傷部位忽略和繞過，實現切割修復和重組修復。
為了避免光復活現象，飲用水紫外線消毒器應保證一定的紫外線輻照劑量，消毒器應安裝在水箱的出水管上，經消毒后的水隨取隨用，避免與光長時間接觸。
十三、監測
1、 燈管紫外線輻射強度
紫外線輻射強度用紫外線輻射強度測定儀測定，儀器應經國家法定單位校準，并在校準有效期內使用。測定時燈管應處水平位置，儀器接受探頭置于燈管表面正中法線1m處。環境溫度為25℃±3%、相對濕度不超過65%，測定前燈管的穩定放電時間不小于10min，電測儀表的精度不低于0.5級，鎮流器符合GB2313要求，電源電壓220V±2%、50Hz。
2、 消毒器輻射照度
測定消毒器的輻射照度時使用的儀器和測定條件同4.1。儀器探頭置于消毒器的測試孔處，距水面的距離小于5cm。測得的輻射強度與額定流量時水在消毒器中停留時間的乘積即為輻照劑量。
3、 天然水的消毒監測
進水應符合消毒器的規定要求。消毒器的燈管全部開啟。在額定消毒水量的情況下，也水水質應滿足細菌總數小于100個/mL，總大腸菌群數小于3個/L。水質檢測應符合《生活飲用水標準檢驗法》(GB5750)。
4、 人工染菌的消毒檢測
指示菌使用大腸桿菌8099。將菌液進行活菌計數，用脫氯自來水配成1 000cfu/L的染菌水做消毒試驗，出水中的總大腸菌群數小于3個/L。
